.:: Bilder på hur takvingens form växerfram

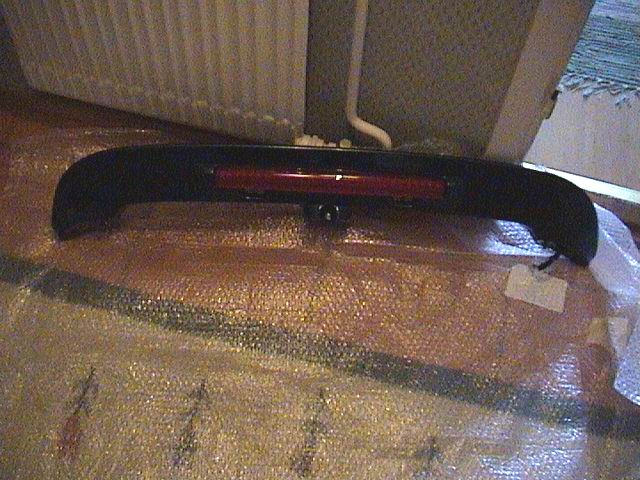

.:: Utgångsobjektet .:: Slutresultat


.:: Jag ville ha en takvinge på min bil , men det finns inte så många att välja mellan, och ingen som jag tyckte var snygg. Jag ville ha en modell som var luft i mellan , alltså en som står på ben. Efter ha kollat på många bilar i bilköerna till & från jobbet, så hittade jag 3 modeller som var snygga.
Det var  SAAB 95 Kombi, Ford Mondeo kombi och Suzuki Baleno kombi. Saaben och Suzukin hade dom snyggaste vingarna, men saaben hade inget inbyggt bromljus i vingen vilket Suzukin har.
Jag mätte på en Suzuki på en parkering och konstaterade att både bredden och djupet skulle funka på Audi:n, men att fästena mot karossen inte hade samma vinkel. Jag beställde iallafall en Takvinge till Suzuki Baleno Kombi på en bilskrot och sedan så är det bara att följa bildserien.

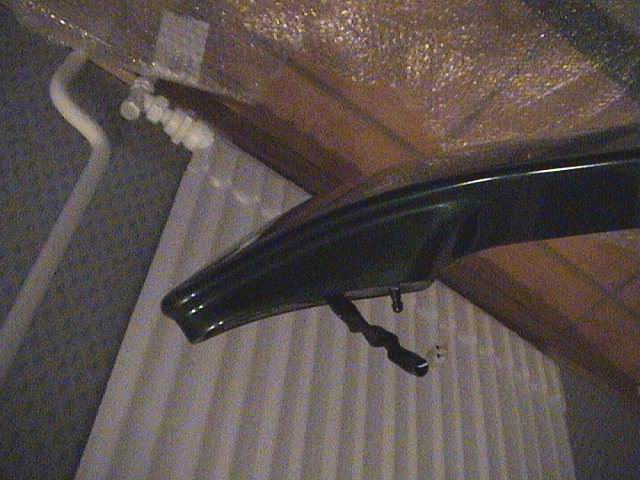

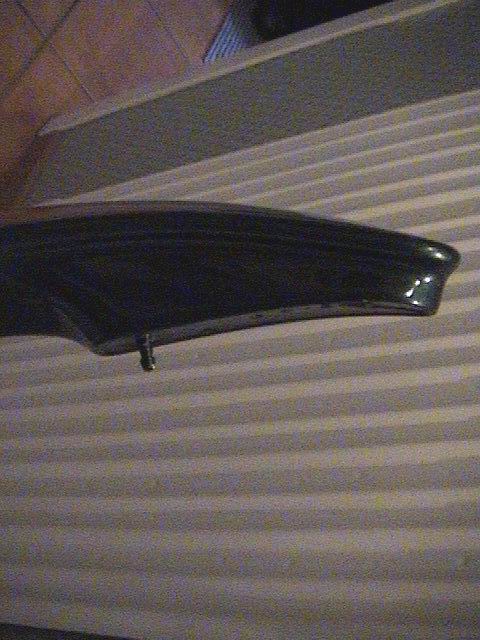

.:: Vänster fästben i originalskick .:: Mitten benet i originalskick .:: Höger  fästben i originalskick

Efter att jag brytit och vridit på styrpinnarna, som man ser på bilderna ovan, så låssnade dom.
Jag kunde då provmontera och konstaterade att breddan var perfekt man att jag behövde gjuta på material på samtliga fästben. sidofästena saknades det ca 3-4 cm material i yttarkanterna men var bra i innerkant , mittenbenet bevövdes material i bakkant samt att man la igen original urtaget för spolarmunstycket.
Jag täckte överkanten på bakluckan med maskeringstejp och sedan så kladdade jag på ordentligt med glasfiberspackel på dom tre fästbenen. jag fixerade vingen med mera tejp. efter ca 15 minuter så hade spacklet torkat och jag hade lyckats göra grunden till mina nya fästben.

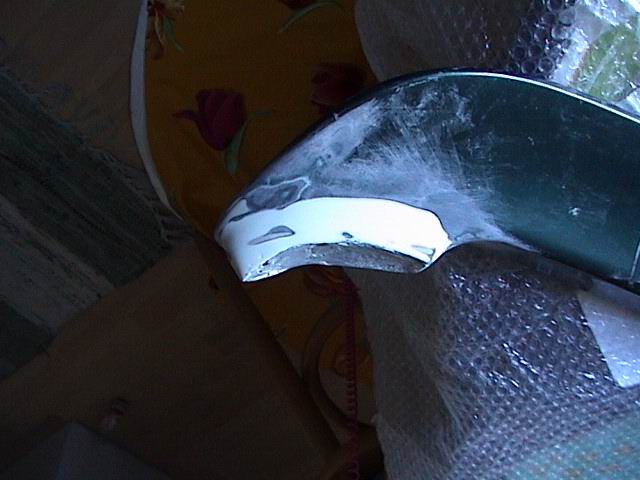

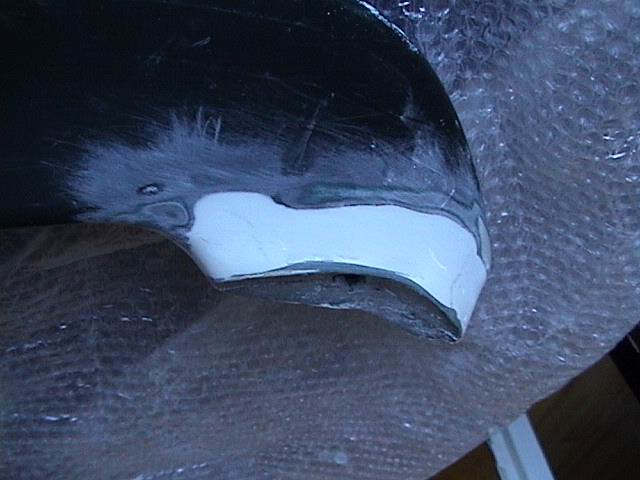

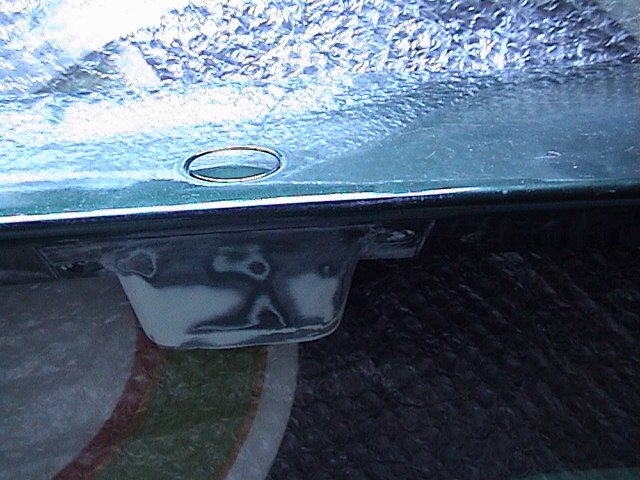

.:: Här så har jag finspacklat vä fästben .:: man ser tydligt var det gamla urtaget för spolarmunstycket har suttit.

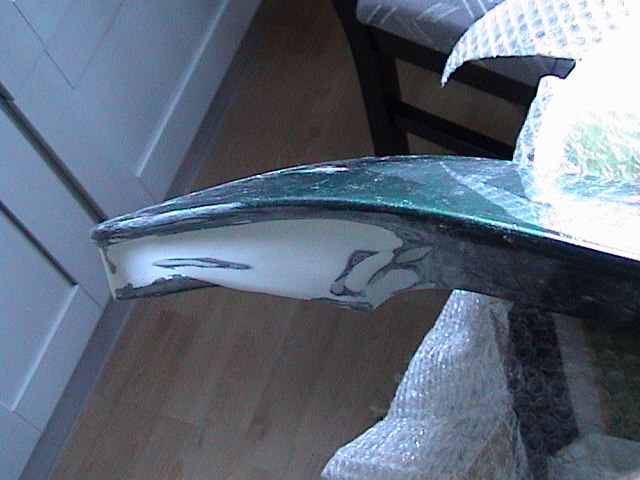

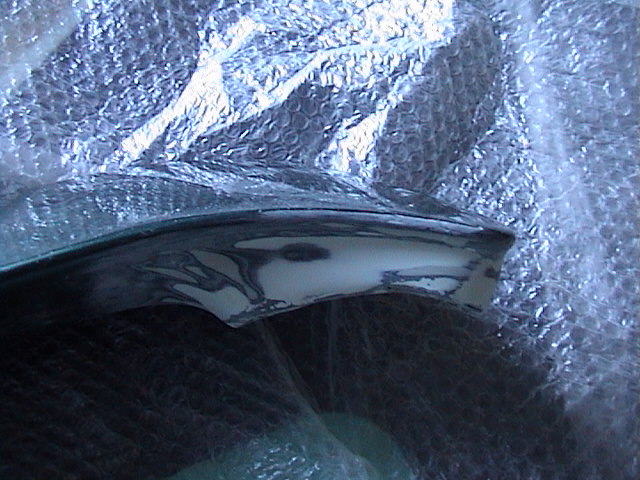

.:: Här så har jag finspacklat Hö fästben

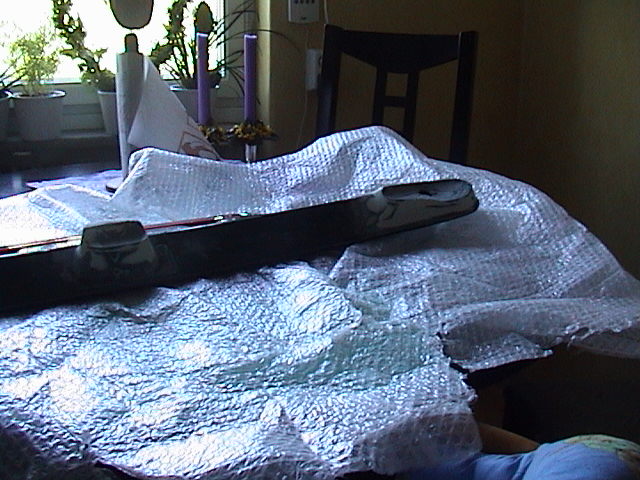

.::  Glasfiberspacklad

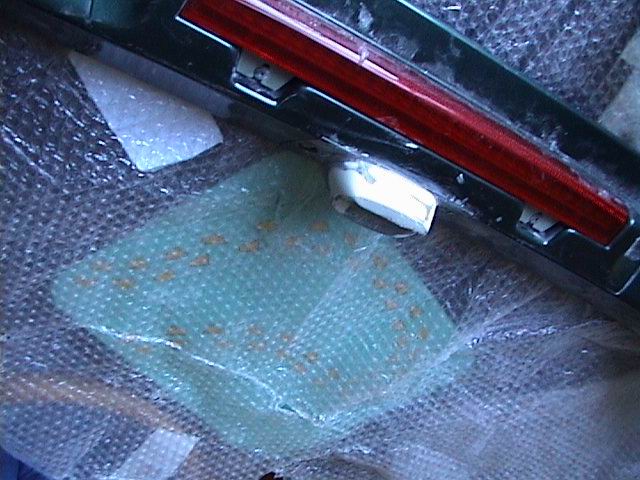

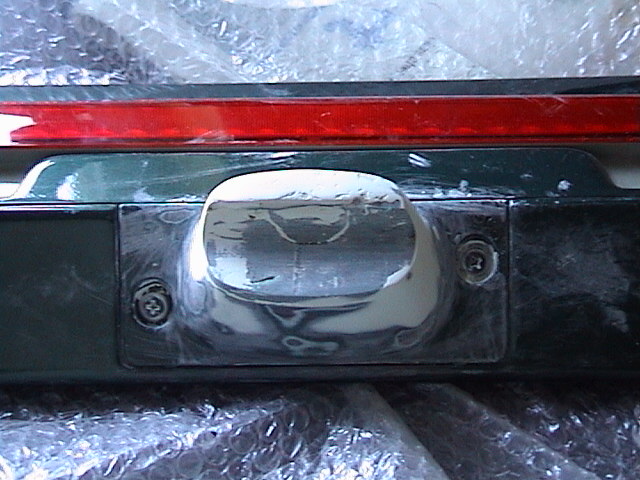

.:: Mittbenet

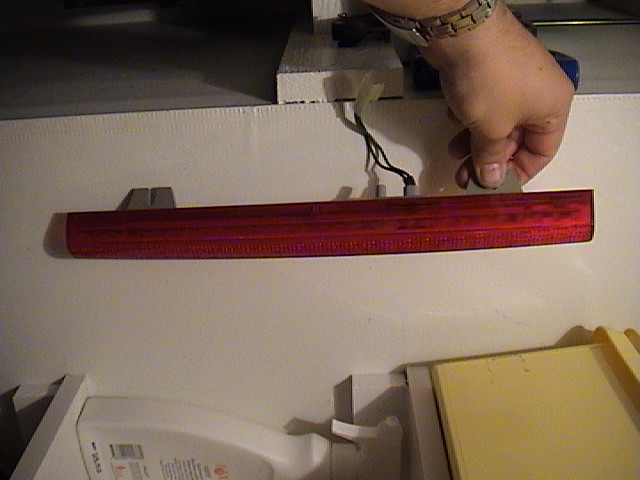

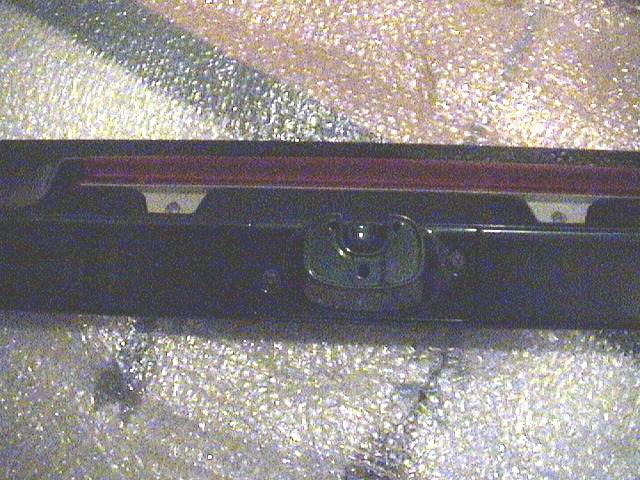

.:: Bromsljuset är löstagbart

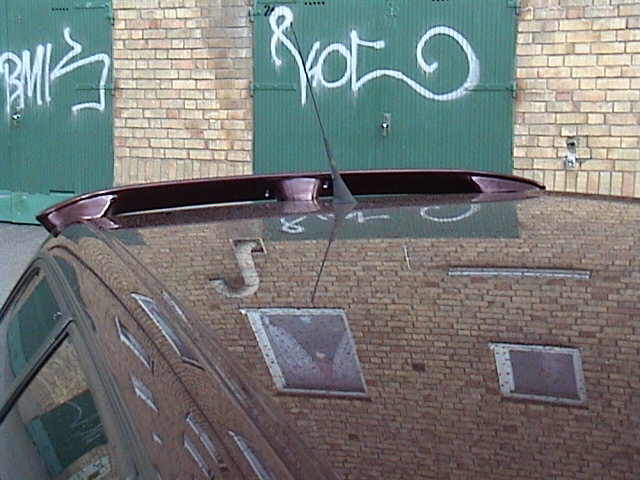

.:: Äntligen klar

.:: Den är färdigslipad

.:: Nu ska den bara lackas

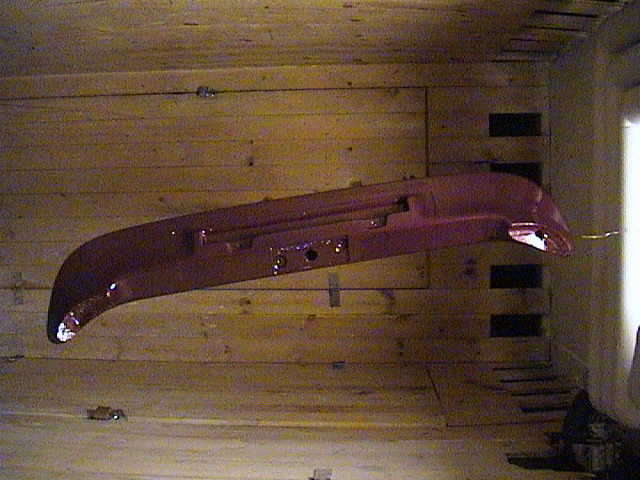

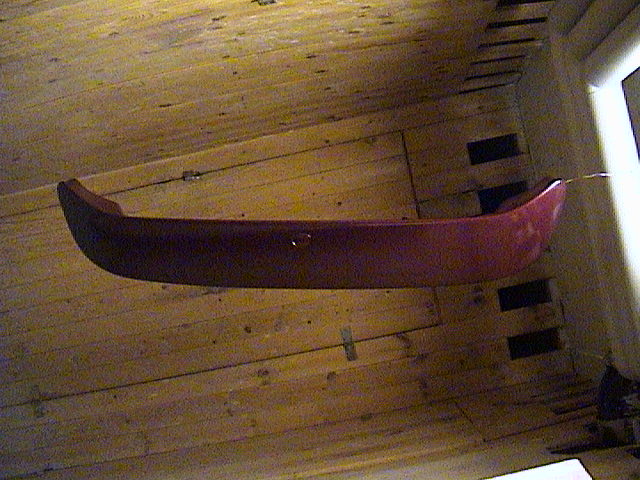

.:: Undersidan lackad

.:: Översidan oxå

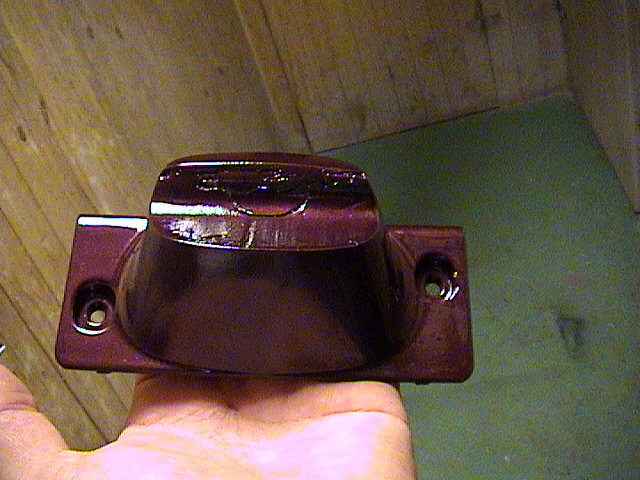

.:: Mittenbenet klart


.:: Vingen är limmad

.:: Jag annvände PL400

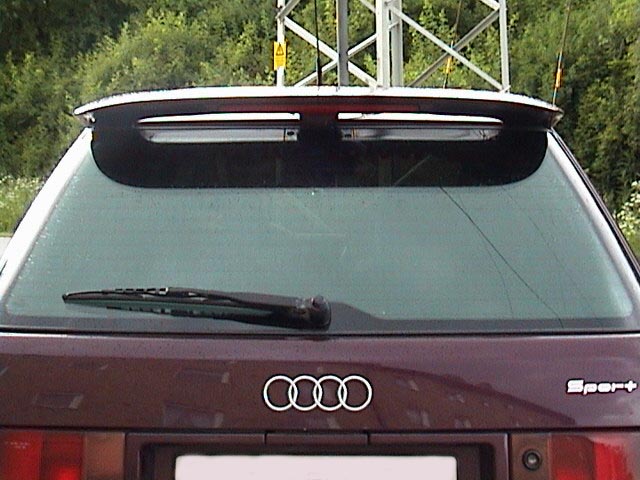

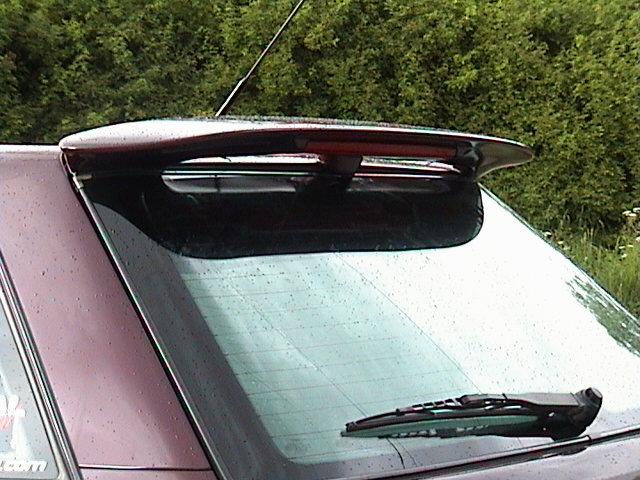

.:: Bakrutan håller sig ren numera


.:: Infällda bromsljuset

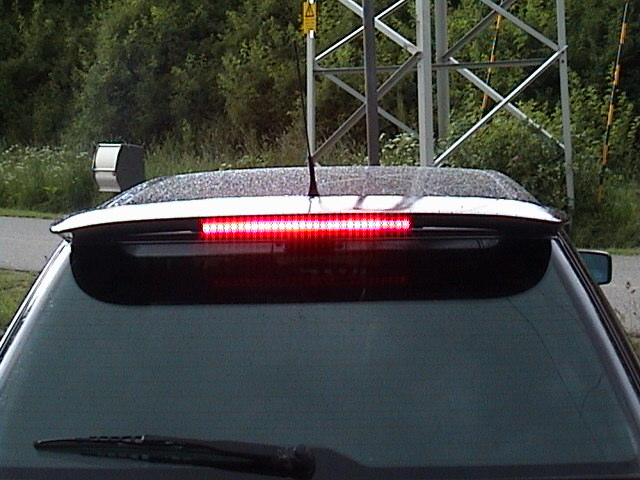

.:: När det är tändt

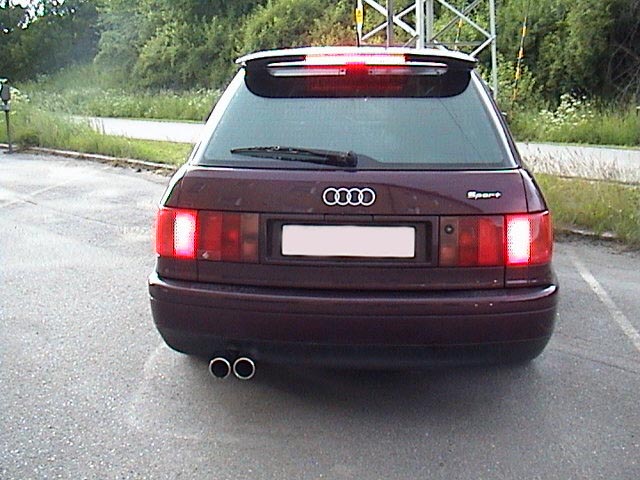

.:: Tillsammans med dom andra bromsljusen

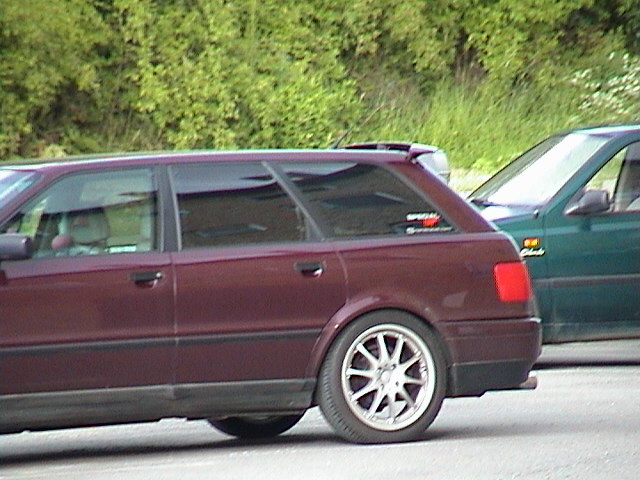

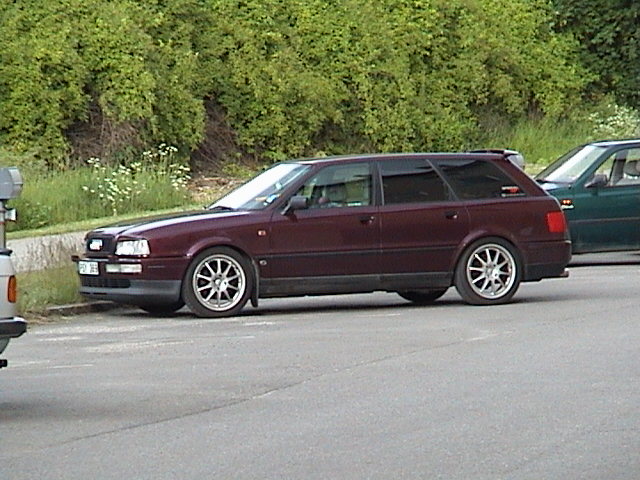

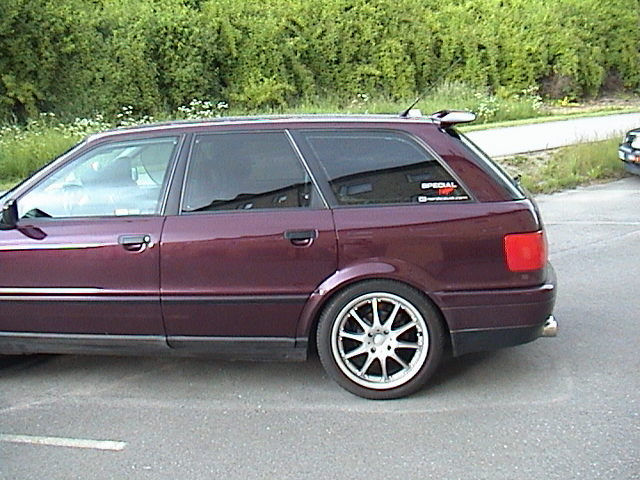

.:: Lite bilder på bilen

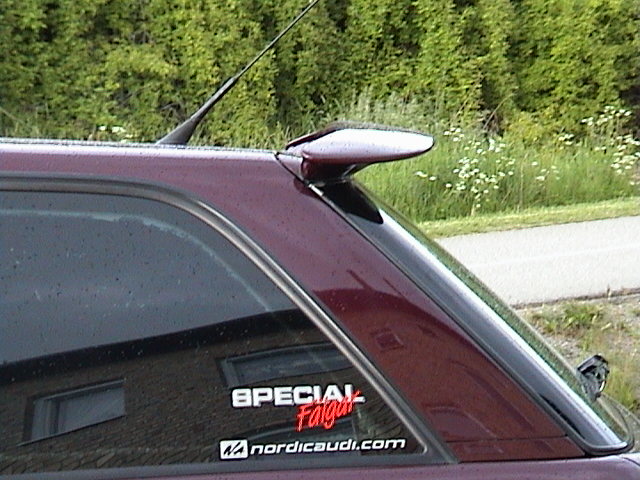

.:: Annan vinkel

.:: och långt ifrån
